La salamandra robótica

Un robot anfibio, llamado la “salamandra robótica” cambia de dirección y velocidad cuando se le aplica corriente. El robot imita la médula espinal de la salamandra y permite a los investigadores en Suiza realizar investigaciones científicas tanto en ellas como en humanos.


From Punoyork xD!!!

18
Sep
07

Desarrollan mosca robótica para operaciones de espionaje y detección sustancias tóxicas.

Cientificos de la universidad de Harvard lograron desarrollar después de siete años una mosca robótica de tamaño natural. Pesando solo 60 miligramos y con una envergadura de alas de solo tres centimetros, este robot imita los movimientos de su contraparte natural. Aunque todavia queda mucho trabajo por terminar, los cientificos dicen que estos robots podrian ser usados como espias o para detectar químicos peligrosos.

“La naturaleza ha creado a los mejores voladores”, dice Robert Wood, lider del proyecto y profesor de la escuela de ingenieria y ciencias aplicadas en Harvard.

La agencia DARPA es quien esta auspiciando el proyecto con el objetivo de poder desarrollar robots para operaciones de vigilancia tanto para el campo de batalla como ambientes urbanos. El diminuto tamaño del robot es indispensable para tales misiones. “Probablemente no notes que hay una mosca en el cuarto, pero de seguro si notarias a un halcón” manifiesta Wood.

Recrear los movimientos de la mosca en un robot de tamaño natural fue realmente difícil, porque los procesos de manufactura actuales no pueden ser usados para fabricar los componentes requeridos. Los motores, rodamientos y articulaciones usados tipicamente para robots no funcionarían para algo del tamaño de una mosca. “Simplemente reduciendo a nuestra escala las técnicas de manufactura, estas no se aproximarían al rendimiento que necesitamos”, dice Wood.

Algunas partes pueden ser hechas usando los procesos para crear sistemas microelectromecánicos. Pero tales procesos requieren mucho tiempo y dinero. Wood y sus colegas en la universidad de California, Berkeley, necesitaban un proceso de fabricación económico y rápido para poder producir diferentes iteraciones de sus diseños.

Al final, el equipo desarrollo su propio proceso de fabricación. Usando micromaquinaria laser, los científicos cortaron delgadas láminas de fibra de carbono con una precisión de un par de micrómetros. Las láminas de polímero son cortadas usando el mismo proceso. Al combinar las láminas de fibra de carbono y polímero se pudieron crear las partes de la mosca robotica.

Por ejemplo, para crear un articulación flexible, los científicos combinaron dos piezas de carbono compuesto y dejaron un espacio entre ellas. Entonces anadieron una lamina de polímero perpendicularmente a través de las dos piezas. Dos piezas nuevas de fibra de carbono fueron colocadas al final del polimero como capa final. Una vez que todas las piezas están juntas, la parte resultante se asemeja a la letra H: el centro es flexible pero los lados son rigidos.

Al unir muchas de estas piezas es posible crear partes más complicadas que pueden rotar y girar con la precisión requerida. Para hacer que estas partes se muevan en respuesta a señales eléctricas, se añadieron polímeros electroactivos, que cambian su forma cuando son expuestos a un determinado voltaje. El proceso de fabricación será publicado en la siguiente edición del Journal of Mechanical Design.

Despues de siete años de trabajo estudiando la dinámica de vuelo y mejorando varias partes, la mosca de Wood tomó vuelo. “Cuando conseguí que la mosca volara, literalmente estuve saltando por todo el laboratorio” afirmó.

Video: http://www.technologyreview.com/player/07/07/19Ross/1.aspx

Otros investigadores han desarrollado robots similares a insectos, pero este el primero construido a tal escala y que puede volar como una mosca real. La dinamica de vuelo de la mosca es muy complicada y ha sido estudiada durante años por cientificos como Ron Fearin, asesor de doctorado de Wood en la Universidad de California, Berkeley. Fearing manifiesta que se encuentra muy impresionado con el hecho de que el insecto de Wood pueda volar: “Es sin duda un logro importante”. Pero añade que es el primero de los varios retos al desarrollar una mosca robótica.

Actualmente, la mosca robótica de Wood se desplaza solo hacia arriba mantenida por unas guias. Se esta desarrollado un controlador de vuelo que permita al robot desplazarse en diferentes direcciones. También se esta trabajando en la fuente de poder abordo, porque este prototipo es alimentado de forma externa.

Los sensores podrian ser usados para detectar sustancias tóxicas en areas peligrosas y asi enviar a las personas con el equipo de seguridad apropiado . Wood y sus colegas también deben desarrollar el software que le permita a la mosca evitar los obstáculos.

Fuente: http://www.technologyreview.com/Infotech/19068/


From Punoyork xD!!!

11
Sep
07

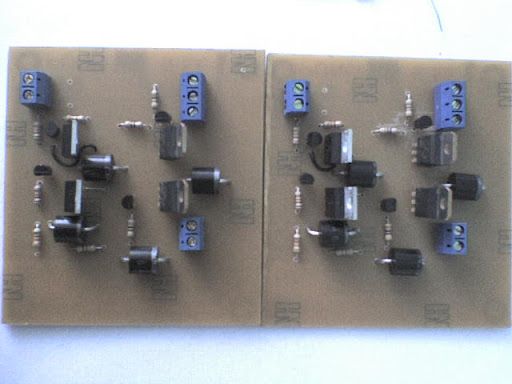

Puente H con Tips

Bueno aun no esta acabado pero ahí van unos adelantos de un Puente H con TIPs eficaz para motores que requieran una corriente mayor de 1Amp y menor de 5Amps creo :S aun no lo hice los cálculos pero seguro que si aguanta claro si es que le pones unos buenos disipadores jeje aun falta unos retoques estaré subiendo los avances xD!!!
lista de componentes:
2 TIPs NPN 120 o 121 o 122
2 TIPs PNP 125 o 126 o 127
4 transistores 2N2222
2 Resistencias de 47
2 Resistencias de 470
2 Resistencias de 3.3K
2 Resistencias de 10K
DATASHEET de los TIPS

El esquema es gracias al amigo William del FORO www.robotsperu.org

la imagen del esquema

la imagen del board

la imagen con los componentes

los archivos en eagle para que se lo descarguen aqui

el PDF para que se lo descarguen aqui

aca un videito funcionando con un motor de 24V que requiere de una correitne de 1.2Amp

Hasta que por fin lo acabe uffffff!!!!
salu2

Pero si queremos trabajar con mas potencia o con motores que requieren mayor amperaje tambien se requerira de unos Puentes H con Diodos de proteccion como se puede observar en la imagen, son los mismos que usa mi sumo APOLO II jeje!!! el respectivo video de la intercon

el esquema, la hoja de datos (datasheet) de los TIPs, el esquema en eagle ver5.1 y tambien el esquema en pdf se lo pueden descargar de >aqui<

la version final puente H con diodos_final_2008 >aqui<

Salu2 y Suerte


From Punoyork xD!!!

06
Sep
07

GRABADOR MEMORIA PARALELA 28c16

Bueno para que se lo descarguen esta en rapidshare esta el esquema y el board en el eagle (pichon) “OJO” las 2 resistencias son de 1K cada uno, el capacitor es uno electrolítico de 10uF de 16Volts. y el conector DB25 es el macho o male en ingles jeje.

Esta comprimido en un archivo de winrar también esta el programa con el cual se graba la ROM como también el simulador del 8085 donde se genera el archivo ASM y su respectivo HEX el cual se graba en la ROM 28C16 memoria ROM de 2Kbytes

click aquí

algo que encontré sobre el mapeo haber si la dan un cheking

click aquí

salu2 haber si subo algunas imágenes del grabador

unas fotitos del grabador 😀 al menos funciona…

toda la info que me paso el compañero Ismael P. P. pueden bajarlo, solo los que lo conocen!!!! nah!!!! info de Ismael

lee pero aun no logro escribir en la ROM ya que en el windows XP no funk T.T!! seguire intentando jeje, ya posteare mis avances. chau….

salu2 y suerte
hi all ^^,

05
Sep
07

hexapodo

bueno aun no llegan los mald… digo benditos servomotores pero ya subire la simulacion en el proteus con un PIC 16F877 tan en algo el programa pero estoy con las manos atadas si no me llegan los servomotores T.T…


From Punoyork xD!!!
